古紙ヤード(省エネ型)

特長

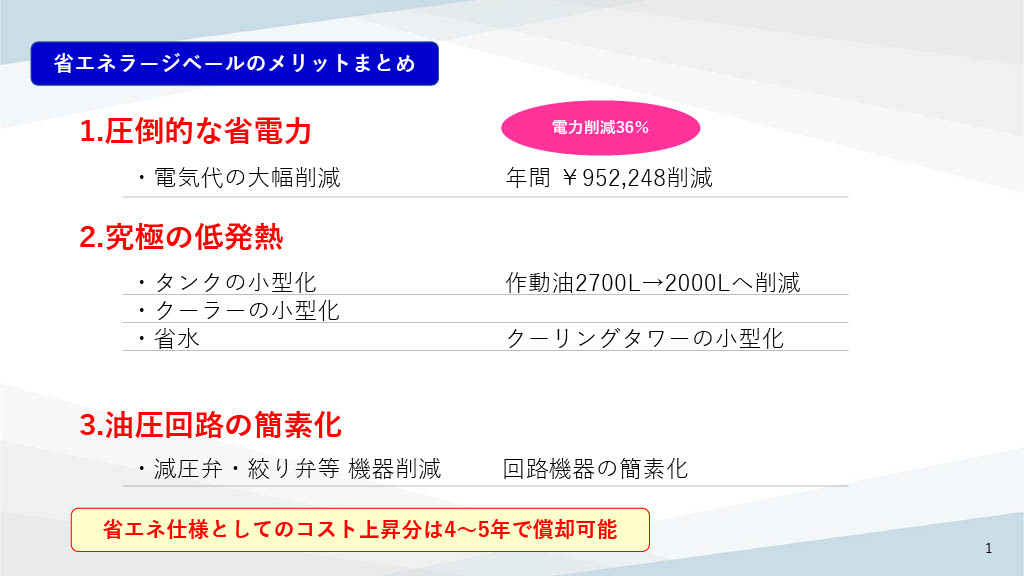

トータルランニングコストの削減

・消費電力の削減
・油圧作動油の少量化
・冷却装置の小型化
・油圧機器の削減

渡辺鉄工の省エネ型ラージベールは、標準型機種と比較し「省電力」「高効率化」を実現！
省エネルギー投資促進・需要構造転換支援事業費補助金の補助対象設備として認定されています。
お客様の設置場所・設置環境や利用用途に合わせたご提案を行っておりますので、まずはお気軽にご相談ください。

消費電力の削減

◎削減効果（150HP当社比）
消費電力を平均30%以上削減
待機時間の短いダンボールプレス時で約27%
待機時間の長い新聞・雑誌プレス時で約37%消費電力を削減します

◎モータと油圧ポンプの比較
標準型のモータは保圧・待機状態でも定速回転（1000/1200rpm.50/60Hz）の為、無駄な電力消費が発生していました。
今回採用した高効率IPMモータは汎用の高効率モータ（IE3相当）より更に高効率（IE4相当）となっています。
インバータ制御により、保圧・待機時には100rpm程度にモータの回転数を落とし、無駄な電力消費を抑えます。

今までの油圧モータポンプと違い、ポンプの回転速度と吐出圧力をサーボ制御する事で、プレスの必要とする流量 (速度)、圧力 (加圧力)を正確に制御します。
必要な圧力、流量しか消費しないので、従来の定容量ポンプ、可変ピストンポンプと誘導電動機のシステムと比べ大幅な省エネ性を発揮します。

従来システムとの比較による省電力の説明

●自律的省エネ圧力ー流量制御
圧力をモニタすることにより、負荷状態に合わせて必要な時に必要な流量を供給保圧時には必要な圧力を保ち必要な最低回転数で運転。シリンダ動作時には高速回転し、必要な流量を供給

独自の制御によって保圧状態の回転数を極小化

油圧機器の削減

◎圧力・流量調整の比較

標準型は、圧力はリリーフ弁・減圧弁で、流量は絞り弁で調整していました。省エネ型ラージベールでは動作ごとに吐出圧力・流量を設定できる為、リリーフ弁・減圧弁・絞り弁が不要となりエネルギーロスがありません。

見やすい操作画面

標準型との比較

◆150馬力	標準仕様機	省エネ仕様機
型式	LBP-1811-150A型	LBP-1811-150AS II型
製品寸法（mm）	1000×1100✕自由
動力	汎用モータ 37kw×6P×3台	IPMモータ MAX流量時2500rpm 111kw出力
竜圧	200V/50Hz/60Hz	200V/400V/50Hz/60Hz
メインシリンダ	ф250×ф180×2500st （推力）103ton/面圧9.3kg/㎠
作動油量	2700L	2000L未満
コンベヤ	1800×5000×5000×35°　　5.5kw 18m/min
結束機	1.5kw 自動結束#10（ф3.2）なまし鉄線横5本掛
攪拌機	15kw
クーリングタワー	0.4kw	0.15kw
循環水ポンプ	1.5kw	0.75kw
クーラントポンプ	–	0.75kw
ドレーンポンプ	0.025kw
動力合計	134.925kw	MAX流量時133.925kw
電装品	制御操作盤・副操作盤	制御操作盤・副操作盤・インバータ制御盤
処理能力	約18〜22t/h
機械本体重量	約35ton
待機時モータ回転数	1000/1200rpm 50/60Hz	100rpm 50/60Hz

◆100馬力	標準仕様機	省エネ仕様機
型式	LBP-1511-100A型	LBP-1511-100AS型
製品寸法（mm）	1000✕1100✕自由
動力	汎用モータ 37kw✕6P✕2台	IPMモータ MAX流量時2500rpm 74kw出力
鹿圧		200V/400V/50Hz/60Hz
メインシリンダ	ф 250 х ф 180 × 2200st（推力）103ton/面圧9.3kg/㎠
作動油量	1600L	1200L未満
コンベヤ	1500×4400 5000×35° 　　3.7kw 18m/min
結束機	1.5kw 自動結束#10（фz3.2）なまし鉄線横5本掛
攬拌機	11kw
クーリングタワー	0.15kw
循環水ポンプ	0.75kw
クーラントポンプ	–	0.75kw
動力合計	91.1kw	MAX流量時91.85kw
窀装品	制御操作盤・副操作盤	制御操作盤・副操作盤・インバータ制御盤
処理能力	約10~12t/h
機械本体重量	約32ton
待機時モータ回転数	1000/1200rpm 50/60Hz	100rpm 50/60H
